Datos del producto:
|
| Rango de dirección X: | 7 000 mm | Rango en dirección Y: | Las demás: |
|---|---|---|---|
| Rango en dirección Z: | Cubierto | Rango de rotación del eje B: | ±185° |
| Utilización: | Industria Material de aluminio | Función: | Perforación Fresación Aguas de extracción |
| Resaltar: | Máquina para cortinas de 5 ejes de 550 mm,Máquina de la pared de cortina HSK,63F Centro de mecanizado de perfiles de aluminio |
||

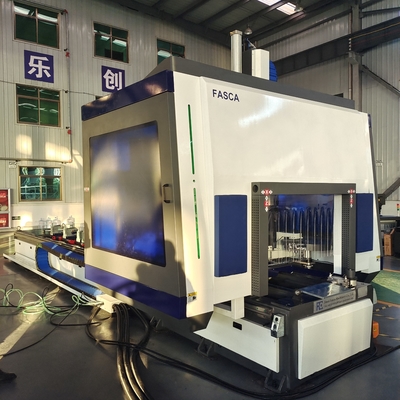

Centro de mecanizado CNC de 5 ejes para perfiles de aluminio con cambio automático de herramientas HSK 63F
Esta máquina está destinada al corte automático, fresado, perforación, fresado de la cara de acabado, fresado de proyección, fresado de agujeros de llave, ranuras, canales de corriente,agujeros de instalación y diferentes procesos multiprocesos para satisfacer las necesidades de puertas de los clientes, ventanas, paredes cortinas, y salas de sol y comercio de aluminio.
Principales características
●La máquina notará el cierre de las materias primas a la vez, y en sintonía con las necesidades del proceso, puede completar el corte, el acabado de la cara, el tenón, la ranura del orificio de la llave de fresado, el canal de funcionamiento,agujero de equilibrio de presión de gas, agujero de instalación y procesamiento alternativo de múltiples procesos para satisfacer las necesidades de los clientes para puertas, ventanas, paredes cortinas y salas de sol. , la personalización de perfiles de aluminio industriales.
●Es adecuado para el procesamiento de elementos complicados como diversos perfiles de aluminio, cobre, PVC e industriales.
●El uso de vigas móviles y de una estructura de marco de columna móvil hace que el funcionamiento sea muy estable y mejora la rigidez del proceso de la máquina herramienta.
●Los servomotores extranjeros de alta calidad, los tornillos de bolas, los pares de guías lineales y los rodamientos se utilizan para garantizar que el instrumento tenga una alta precisión de procesamiento, alta estabilidad y fiabilidad.El movimiento de alimentación se estira previamente para confirmar la solidez de la precisión de mecanizado.

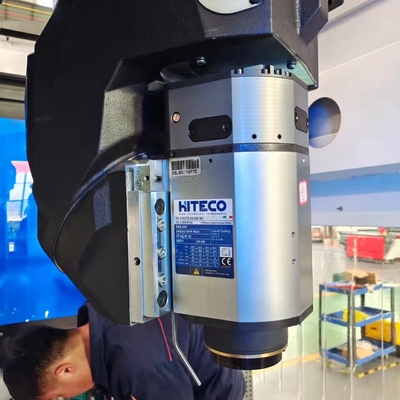

● Esta máquina adopta una cabeza de borde de cinco ejes importada, que puede completar cualquier procesamiento de ángulo en todas las superficies, excepto en la superficie más baja.Revista de herramientas de tipo disco vertical no obligatoria.
●La metodología de lubricación automática centralizada de alimentación con disposición temporal cuantitativa garantiza la solidez de la precisión de la máquina.
●La mesa de trabajo de sujeción a gas se utiliza para ampliar la velocidad de carga y descarga.
●Adoptar una operación de protección de seguridad para confirmar la seguridad.
Parámetro del centro de mecanizado:
| Rango de dirección X | 7 000 mm |
| Rango en dirección Y | 1 000 mm |
| Rango en dirección Z | Cubierto |
| Rango de rotación del eje B | +-185 |
| Rango de rotación del eje C | + 320 |
| Velocidad del husillo | 24000 r/mln |
| El poder | 12 kW |
| Específicamente cónico | El HSK-63F |
| Tipo de almacén de herramientas | El ESS |
| Capacidad del cargador de herramientas | 12 |
| Sistema de lubricación | Automático |
| Velocidad de movimiento en dirección X | O ~ 60 n/mln |
| Velocidad de movimiento en dirección Y/Z | 0 ~ 30 m/mln |
| Velocidad de trabajo del eje B | No más de 7 |
| Velocidad de trabajo en el eje C | No más de 7 |
| Válvula de tensión | Las emisiones de gases de efecto invernadero |
| Presión del aire | 0.5 a 0.8MPa |
| El espacio exterior | 9500 x 3000 mm |

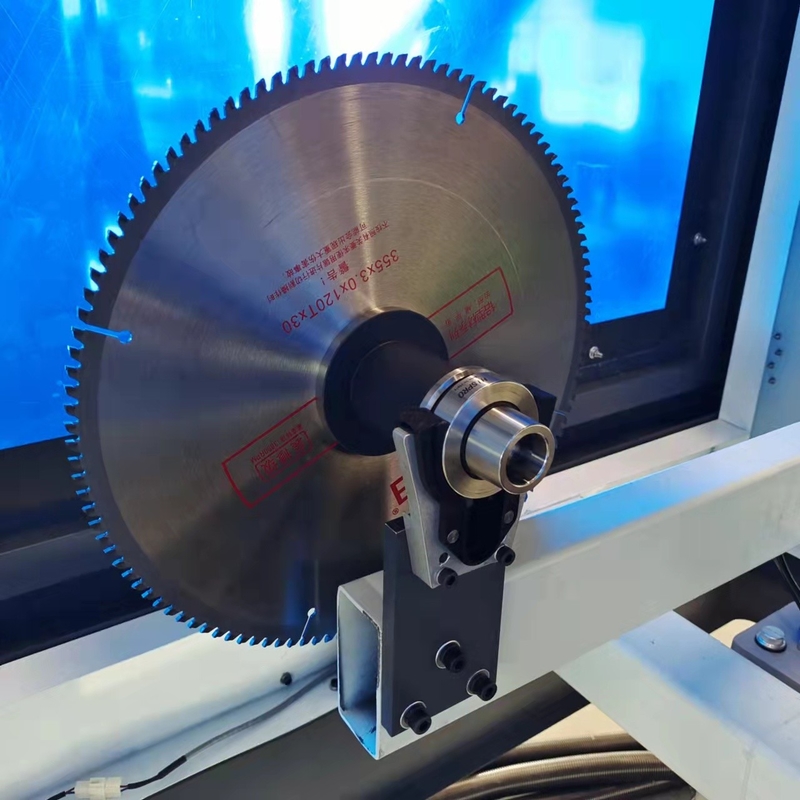

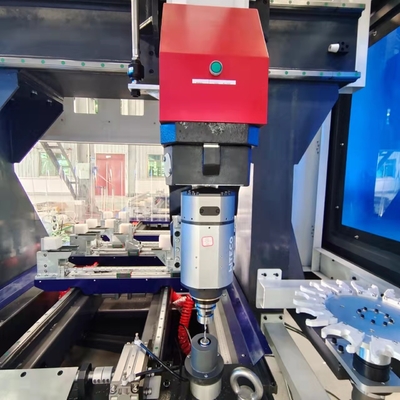

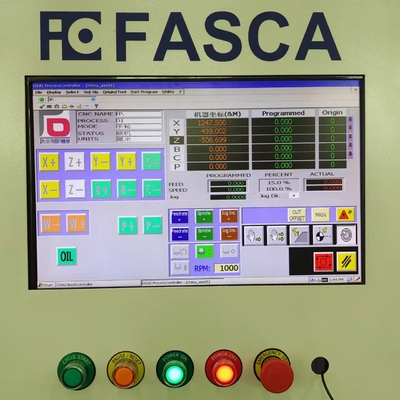

Detalles de la máquina:
