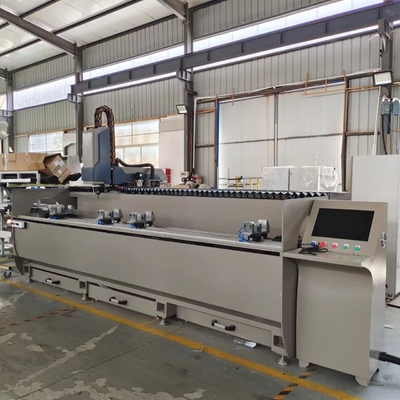

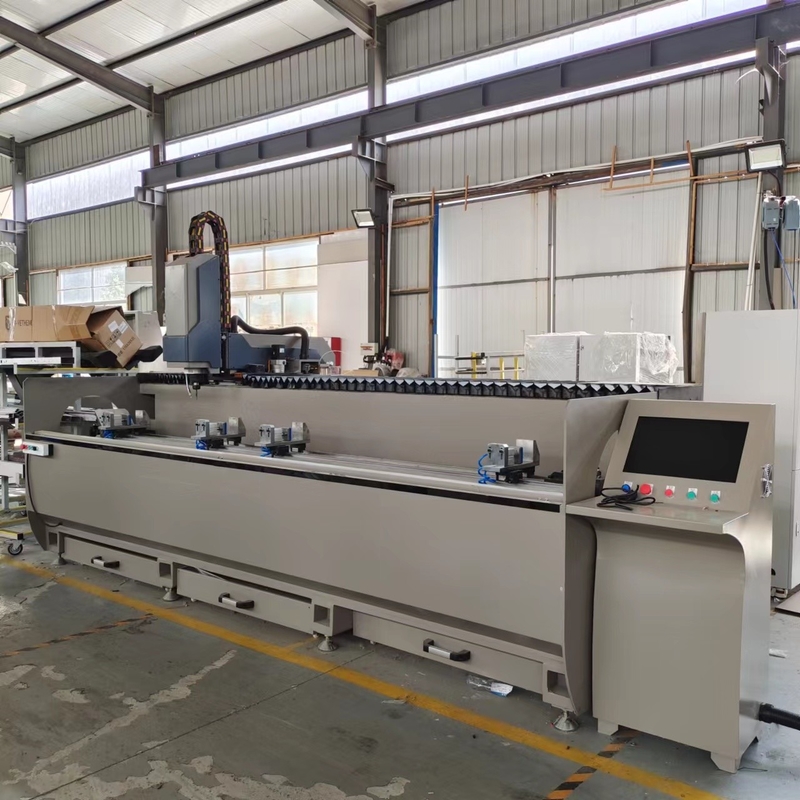

3 + 1 Eje máquina de perforación CNC fresadora de 3,2 m de aluminio automática perforación CNC

Profile de aluminio 3 Ejes máquina de fresado de perforación CNC

Duración de aluminio adecuada: dentro de los 3200 mm

Función: Perforación de agujeros de fresado en material de aluminio

Serie WSZ-CNCes un centro de procesamiento totalmente automatizado con 3 ejes de interpolación para el mecanizado

de perfiles de aluminio con una sección transversal de 130 × 150 mm (si la mesa de trabajo no necesita girar, la sección será grande)

Un electrospinil de 6 kW, refrigerado por agua, permite la producción de elementos mecanizados y fresados a medida

Lo más destacado

• Mecanizado de péndulos de varias piezas (dos espacios de trabajo, cuatro piezas)

• Área de trabajo X ejes hasta 6000 milímetros (Optimum: optará por 5500 mm 3000 mm 3200 mm etc.)

1Características principales

● Es adecuado para el procesamiento de agujeros esféricos, agujeros de ranura, agujeros para llaves, agujeros de forma especial de perfiles industriales de aleación de aluminio, puertas y ventanas,Profiles de aleación de aluminio para paredes de cortina, y fresado de perfiles de aluminio, chanfrado, grabado de aeronaves y otros procesos.

● El eje principal utiliza un eje principal eléctrico refrigerado por aire con una potencia de 6 kW y una velocidad de rotación de 6000 a 18000 rpm.

● El sistema de control está equipado con una biblioteca de gráficos profesionales y una biblioteca de perfiles, que es fácil de usar y eficiente.

● La mesa de trabajo se gira 180°, -90°~0°~+90°, el perfil puede ser procesado en tres lados a la vez. Procesamiento profundo a través de agujeros (agujeros en forma), el procesamiento de agujeros profundos se puede realizar girando la mesa de trabajo mejorar la eficiencia y la calidad. .

● Se utiliza el sistema automático de suministro de aceite de mercurio, y el cortador utiliza un sistema de enfriamiento por rocío controlado por el sistema el dispositivo.

● Las partes principales de la máquina-herramienta están hechas de estructura de acero, todas las cuales han sufrido un envejecimiento por vibración y tratamiento de alivio de tensión para garantizar un funcionamiento estable

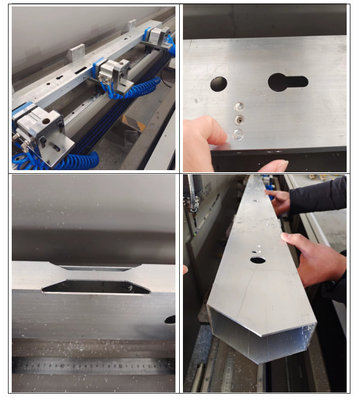

2.Muestras de agujeros después del trabajo:

Agujas redondas, agujeros de cerradura, agujeros para llaves, agujeros para agua, agujeros cuadrados, de forma especial

agujeros para ventanas y puertas, perfiles de aleación de paredes cortinas

Fresado de agujeros de todo tipo en perfiles de aluminio

3. Parámetro

● Eje X Recorrido: 3200 mm● Tamaño total: 4000*2000*2600 mm

● Eje Y Recorrido: 400 mm● Eje Y/Z Velocidad: 40M/min

● Eje X Velocidad: 60M/min● Eje Y Recorrido: 400 mm

●Viaje en el eje Z: 300 mm

4Detalles de la máquina

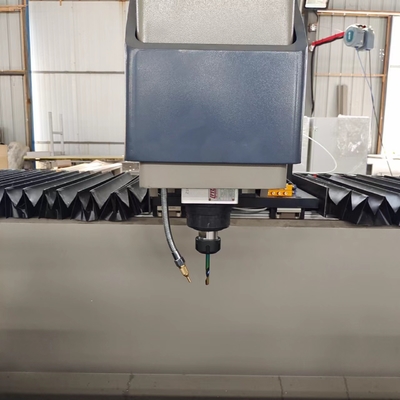

4.1 Eje principal: Eje eléctrico de 6 kW

4.2Fixturas (abrazaderas)

4.3 Panel de control

4- Proporcionar servicio:

1- Proporcionar formación gratuita cuando se trata de estudio de la fábrica

2Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD/Día

Debido al COVID-19, también podemos proporcionar:

1Antes de la entrega: Manual de operación de la máquina, manual de usuario del software del programa, así como videos en chino e inglés

2. Antes de la entrega: formación en video cara a cara en línea entre su operador y nuestro ingeniero (Puede hablar inglés)

3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.
