Máquina de perforación CNC de aluminio de 3000 mm Centro de mecanizado CNC de 4 ejes

Profile de aluminio 3 Ejes máquina de fresado de perforación CNC

Función: Perforación de agujeros de fresado en material de aluminio

Serie WSZ-CNCes un centro de procesamiento totalmente automatizado con 3 ejes de interpolación para el mecanizado

de perfiles de aluminio con una sección transversal de 130 × 150 mm (si la mesa de trabajo no necesita girar, la sección será grande)

Un electrospinil de 6 kW, refrigerado por agua, permite la producción de elementos mecanizados y fresados a medida

Lo más destacado
• Mecanizado de péndulos de varias piezas (2 zonas de trabajo, 4 piezas)
• Área de trabajo X ejes hasta 6000 mm (Optimum: puede elegir 5500 mm 3000 mm 3200 mm etc)

1Esta máquina de fresado de perforación CNC característica principal

● Es adecuado para el procesamiento de agujeros redondos, agujeros de ranura, agujeros de llave, agujeros de forma especial de materiales industrialesperfiles de aleación de aluminio, puertas y ventanas, perfiles de aleación de aluminio de paredes cortinas y fresado de perfiles de aluminio, las técnicas de calibración, el grabado en plano y otros procesos.

● El eje principal utiliza un eje principal eléctrico refrigerado por aire con una potencia de 6 kW y una velocidad de rotación de 6000 a 18000 rpm.

● El sistema de control está equipado con una biblioteca de gráficos profesionales y una biblioteca de perfiles, que es fácil de usar y eficiente.

● La mesa de trabajo gira 180°, 90°~0°~+90°, el perfil puede ser procesado en tres lados al mismo tiempo.
el procesamiento de agujeros profundos puede realizarse girando la mesa de trabajo para mejorar la eficiencia y la buena calidad.

● Utiliza un sistema automático de suministro de aceite de mercurio, y el cortador adopta un dispositivo de enfriamiento por rociado controlado por el sistema.

● Las partes principales de la máquina-herramienta están hechas de estructura de acero, todas las cuales han sufrido un envejecimiento por vibración y tratamiento de alivio de tensión para garantizar un funcionamiento estable

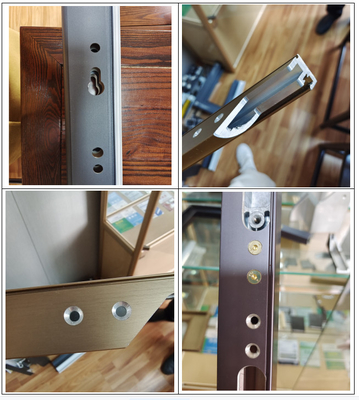

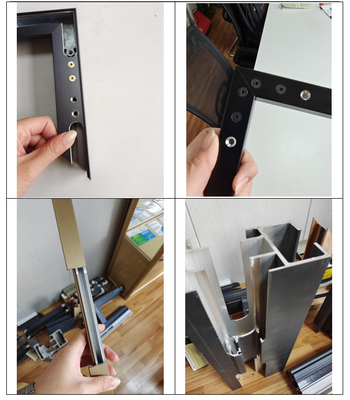

2.Muestras de agujeros después del trabajo:

Agujeros redondos, agujeros con ranuras, cerraduras, ranuras de agua, agujeros cuadrados, de forma especial

agujeros para ventanas y puertas, perfiles de aleación de paredes cortinas

Fresado de agujeros de todo tipo en perfiles de aluminio

3. Parámetro

● Eje X Recorrido: 3200 mm

● Eje X Velocidad: 60M/min

● Eje Y/Z Velocidad: 40M/min

● Eje Y Recorrido: 400 mm

●Viaje en el eje Z: 300 mm

● Tamaño total: 4000*2000*2600 mm

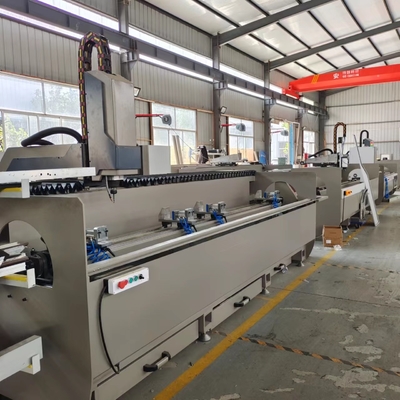

4Detalles de la máquina

4.1 Eje principal: Eje eléctrico de 6 kW

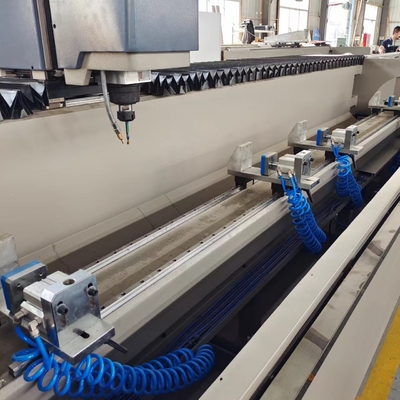

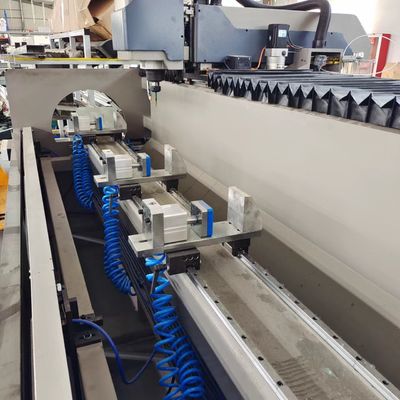

4.2Fixturas (abrazaderas)

4.3 Panel de control

4- Proporcionar servicio:

1- Proporcionar formación gratuita cuando se trata de estudio de la fábrica

2Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD/Día

Debido al COVID-19, también podemos proporcionar:

1Antes de la entrega: Manual de operación de la máquina, manual de usuario del software del programa, así como videos en chino e inglés

2. Antes de la entrega: formación en video cara a cara en línea entre su operador y nuestro ingeniero (Puede hablar inglés)

3. Después de la entrega: Le guiará en video la forma de configurar y alterar el sistema. También podemos administrar su sistema en línea para exponerle la forma de trabajar.
