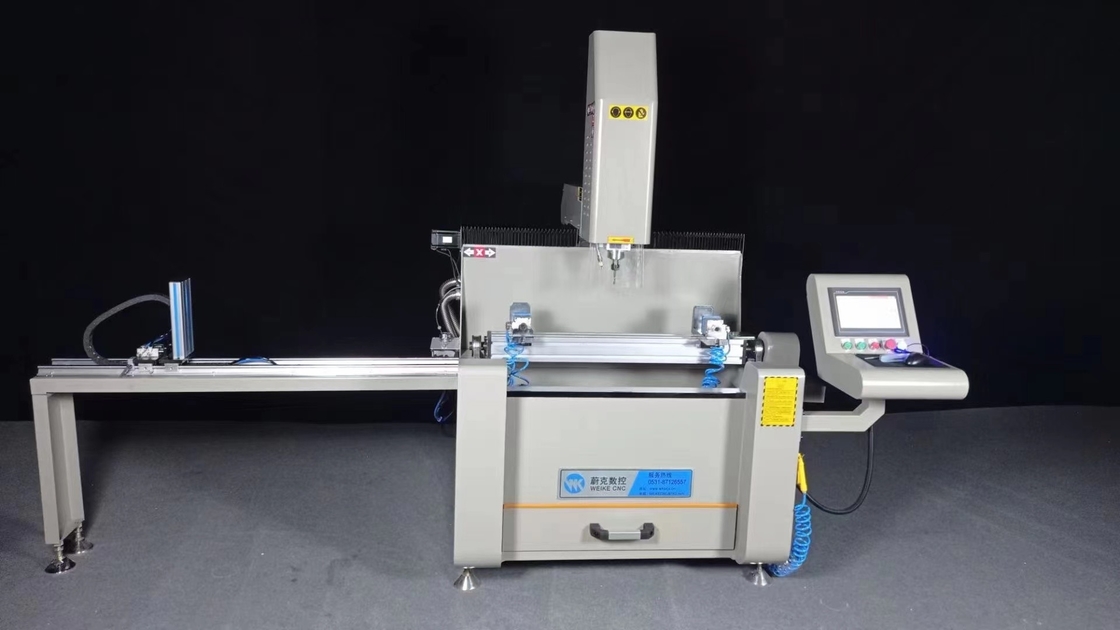

Máquina de perforación de 3 ejes de control CNC con perfil de aleación de 800 mm

Profile de aluminio 3 + 1 Ejes Maquina de fresado CNC



El centro de mecanizado de la serie WSZ con tres ejes controlados y rotación neumática del escritorio ha sido diseñado para realizar operaciones de perforación y fresado en perfiles de aluminio o metal.Equipado como popular con una lubricación mínimaLas sesiones WSZ son la solución que combina dimensiones de funcionamiento compactas y un rendimiento de mecanizado excesivo.Se dispone de numerosas alternativas de configuración (cambio computarizado del dispositivo, el tapping inflexible, la rotación ajustable del escritorio de pintura a ángulos intermedios, el enfriamiento de lubricantes), haciendo del aparato de fresado de aluminio una respuesta que puede escalarse para muchas necesidades distintas.

1Esta máquina de fresado de perforación CNC característica principal

● Es adecuado para el procesamiento de agujero redondo, agujero oblongo, cerradura, agujero de forma especial de perfil de aleación de aluminio industrial, puerta y ventana,Profiles de aleación de aluminio de paredes cortinas y fresado de perfiles de aluminio, el chanfrado, el grabado plano y otros procesos.

● El eje principal utiliza un eje principal eléctrico refrigerado por aire con una potencia de 3,5 kW y una velocidad de rotación de 6000 a 18000 rpm.

● El sistema de control está equipado con una biblioteca de gráficos profesionales y una biblioteca de perfiles, fácil de usar y eficiente.

● La mesa de trabajo se gira 180°, -90°~0°~+90°, el perfil puede ser procesado en tres lados a la vez. Procesamiento profundo a través de agujeros (agujeros en forma), el procesamiento de agujeros profundos se puede realizar girando la mesa de trabajo mejorar la eficiencia y la calidad. .

● Se utiliza el sistema automático de suministro de aceite de mercurio, y el cortador utiliza un sistema de enfriamiento por rocío controlado por el sistema el dispositivo.

● Las partes principales de la máquina-herramienta están hechas de estructura de acero, todas las cuales han sufrido un envejecimiento por vibración y tratamiento de alivio de tensión para garantizar un funcionamiento estable

2.Muestras de agujeros después del trabajo:

Agujeros redondos, agujeros con ranuras, agujeros de llave, agujeros de agua, agujeros cuadrados, de forma especial
Agujeros para ventanas y puertas, muros de cortina
Profiles de aleación fresado de todo tipo de agujeros en perfiles de aluminio

3. Parámetro

● Eje X Recorrido: 800 mm
● Eje Y Recorrido: 300 mm
●Viaje en el eje Z: 280 mm
● Eje X Velocidad: 60M/min
● Eje Y/Z Velocidad: 40M/min



4Detalles de la máquina

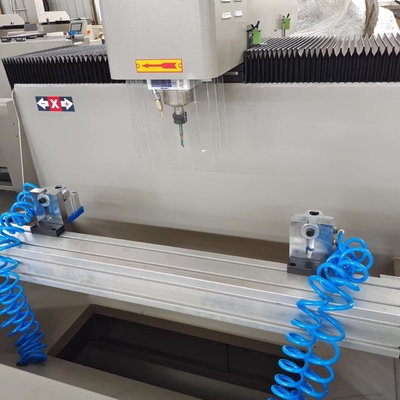

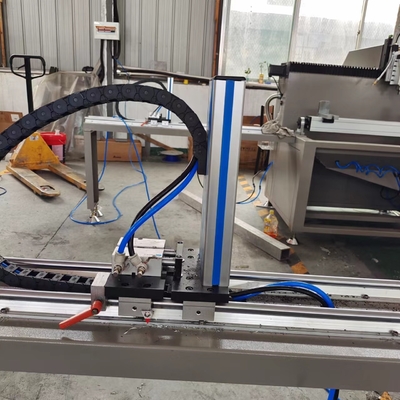

4.1 Eje principal: Eje eléctrico de 3,5 kWyEl dispositivo de fijación (clamparas)

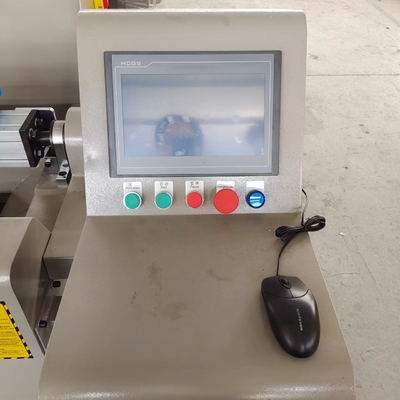

4.2 Panel de control

4- Proporcionar servicio:

1- Proporcionar una educación sin restricciones mientras se viene al estudio de las instalaciones de fabricación

2Si quiere ingeniero visita educación en el extranjero: Cliente tiene suficiente dinero transporte y alojamiento, Ingeniero ganancias es de 100USD/Día Debido a Covid-19, también podemos proporcionar:

1. Antes de la entrega: Guía de funcionamiento de la máquina, guía del consumidor del programa de software de aplicación además de videos en chino e inglés

2. Antes de la entrega: Educación en video cara a cara en línea entre su operador y nuestro ingeniero (Puede comunicarse en inglés)

3. Después de la entrega: ¿Le guiará el video una forma de desplegar y modificar el dispositivo? También manipularemos su dispositivo en línea para revelarle una forma de trabajar.
