Datos del producto:
|
| Potencia total: | 47KW | Ángulo de corte: | 40 ° -140 ° |
|---|---|---|---|
| Rango de longitud de procesamiento: | 200 mm en 90 ° (240 mm en 45 °) -6800 mm | Ancho de corte y fresado: | de una longitud igual o superior a 150 mm |
| Alturas de corte y fresado: | de una longitud igual o superior a 150 mm | Las demás máquinas y aparatos: | Se aplicarán las siguientes medidas: |
| Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máqu: | 5 × 3,7KW + 1 × 4,5KW | velocidad de alimentación: | Se aplican las siguientes medidas: |
| EXACTITUD DE LA LONGITUD: | 0.2 mm | Tasa de alimentación de la hoja de sierra: | Se aplican las siguientes medidas: |
| Resaltar: | Centro de mecanizado de aluminio de 550 mm,Centro de mecanizado de aluminio WEIKE,Centro de mecanizado CNC de 5 ejes de 550 mm |
||
1.Características:

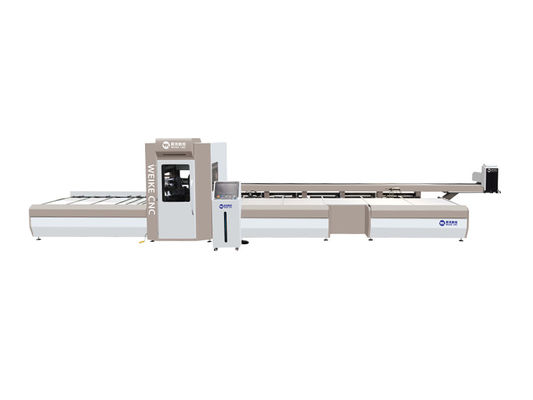

1Esta línea de producción está dirigida principalmente al corte, perforación y fresado de perfiles de aluminio de puertas y ventanas de puentes rotos y algunos perfiles de aluminio industrial.La línea de producción realiza primero la perforación y fresado de agujeros y ranuras en las cuatro superficies del perfil, así como el procesamiento de grabado, y luego corta el perfil en ángulos de ± 45 ° y 90 °.
2Esta línea de producción logra el procesamiento de agujeros de inyección, agujeros de alfiler, agujeros de drenaje (agujeros de drenaje ocultos), protectores de esquina, agujeros de manija, cajas de bloqueo, agujeros del cuerpo del candado de la puerta, agujeros de instalación,y corte de perfiles para los perfiles de puertas y ventanas del sistema en un solo proceso de carga.
3Procesamiento de enlace multicanal multicanal rápido de 22 ejes: la unidad de corte independiente de perforación y fresado por láser realiza el dibujo de la línea de perforación y fresado por láser trasera,y el corte de fresado de husillo independiente de perforación y la unidad de fresado realiza el dibujo de la línea delantera láser y seis estaciones de perforación rápida y fresadoLa unidad de husillo eléctrico está totalmente controlada por servo para lograr el procesamiento de perfiles de cuatro lados,y se combina con una perforación y fresado de husillo inclinado personalizado para completar rápidamente la perforación y fresado de varios agujeros y ranuras.
4La unidad de corte de motor de eje de alta precisión puede cortar perfiles de aluminio para puertas y ventanas en cualquier combinación de ángulos que van desde 40 ° hasta 140 °, con alta eficiencia.El material de la cola se trata con una alineación de la cabeza de 90 gradosLas posiciones de corte delanteras y traseras son controlables y se utiliza refrigeración por micro lubricación.
5Apoyar el procesamiento por lotes o el procesamiento mixto de varios perfiles de puertas y ventanas (marcos, barras, barras y barras de pantalla).
6La línea de producción soporta la integración de datos con el software de diseño de puertas y ventanas para lograr una producción inteligente conectada.
7. Equipado con una impresora de códigos de barras, la identificación del material se pega automáticamente en la superficie del perfil en tiempo real,lograr la identificación de la información del proceso y facilitar la gestión de materiales y la conexión con el software de gestión ERP empresarial.
8Equipado con un dispositivo de salida de residuos, elimina la acumulación de materiales de desecho que causan contaminación en el sitio y mejora el entorno de producción.
2.Parámetro:
Especificación de la potencia: 380V/50HZ de cuatro cables de tres fases
Potencia total: 47 kW
Aire comprimido: 0,6-1,3 MPa
Ángulo de corte: 40 ° -140 °
Rango de longitud de procesamiento: 200 mm a 90 ° (240 mm a 45 °) -6800 mm
Ancho de corte y fresado: 150 mm
Alturas de corte y fresado: 150 mm
Esfíntel de sierra: 4KW (2860 r/min)
Esfíndel de perforación y fresado: 5 × 3,7 kW + 1 × 4,5 kW
Precisión de la longitud: 0,2 mm
velocidad de alimentación: 0-200 mm/min
Velocidad de alimentación de la hoja de sierra: 0-15 m/min.
Duración de formación del perfil de lana: 1000 mm-6800 mm
Velocidad de fresado: 0-1500 mm/min
Fresado por láser Rango de procesamiento X: 0-350 mm
Fresación por husillo X rango de mecanizado: 0-350 mm
velocidad de corte por láser: 8000 mm/min
Especificación de la hoja de sierra: Φ 550mmx4.4x3.6x30x140T
Consumo de gas: 130 L/min
Dimensiones: 16500 (longitud) x3000 (ancho) x2600 (altura) mm
Peso total de la máquina: 8000 kg
Larga vida útil de la hoja de sierra de aleación dura
El husillo y la hoja de sierra de alta precisión aseguran la calidad de corte y pueden lograr cualquier ángulo de corte de 40 ° -140 °.
Unidad de perforación y fresado de 4 estaciones
En una sola operación se pueden procesar varias aberturas en los perfiles de puertas y ventanas, incluidos los agujeros adhesivos, los agujeros de uñas, los agujeros de drenaje, los agujeros de manija, las cajas de bloqueo, los agujeros del cuerpo del candado de la puerta,y agujeros de instalación.
Sistema de alimentación CNC
Los sistemas de alimentación y descarga están totalmente controlados por servo, rápidos y precisos.
Sistema de sujeción inteligente
El brazo robótico puede sujetar firmemente perfiles desde cualquier ángulo de 0 a 360 grados, satisfaciendo los requisitos de sujeción y alimentación de varios perfiles.
