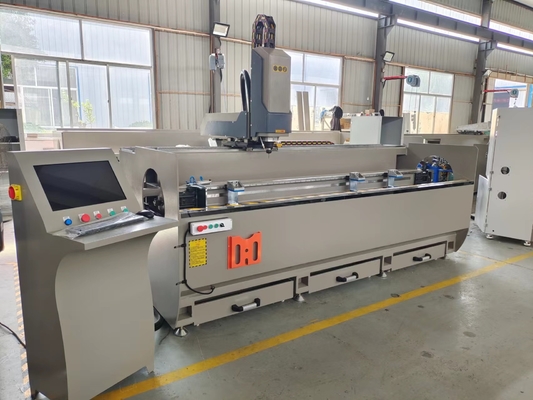

3 Ejes Cnc de aluminio máquina de enrutamiento CNC -90 grados para la puerta de la ventana

Profile de aluminio 3 Ejes máquina de fresado de perforación CNC

Es adecuado para el procesamiento de agujeros esféricos, agujeros de ranura, agujeros para llaves, agujeros de forma especial de perfiles industriales de aleación de aluminio, puertas y ventanas,Profiles de aleación de aluminio para paredes de cortina, y fresado de perfiles de aluminio, chanfrado, grabado de aeronaves y otros procesos.

Serie WSZ-CNCes un centro de procesamiento totalmente automatizado con 3 ejes de interpolación para el mecanizado

de perfiles de aluminio con una sección transversal de 130 × 150 mm (si la mesa de trabajo no necesita girar, la sección será grande)

Un electrospinil de 6 kW, refrigerado por agua, permite la producción de elementos mecanizados y fresados a medida

1Características principales

● El eje principal utiliza un eje principal eléctrico refrigerado por aire con una potencia de 6 kW y una velocidad de rotación de 6000 a 18000 rpm.

● La mesa de trabajo se gira 180°, -90°~0°~+90°, el perfil puede ser procesado en tres lados a la vez. Procesamiento profundo a través de agujeros (agujeros en forma), el procesamiento de agujeros profundos se puede realizar girando la mesa de trabajo mejorar la eficiencia y la calidad. .

● Se utiliza el sistema automático de suministro de aceite de mercurio, y el cortador utiliza un sistema de enfriamiento por rocío controlado por el sistema el dispositivo.

● Las partes principales de la máquina-herramienta están hechas de estructura de acero, todas las cuales han sufrido un envejecimiento por vibración y tratamiento de alivio de tensión para garantizar un funcionamiento estable

2.Muestras de agujeros después del trabajo:

Esta máquina está diseñada para proceder agujeros redondos, agujeros de ranura, agujeros de llave, ranuras de agua, agujeros cuadrados, de forma especial

agujeros para ventanas y puertas perfiles de aluminio, perfiles de aleación de paredes cortinas

El fresado de todos los tipos de agujeros en perfiles de aluminio, también se puede trabajar en aluminio industrial.

3. Parámetro

● Eje X Recorrido: 3200 mm● Tamaño total: 4000*2000*2600 mm

● Eje Y Recorrido: 400 mm● Eje Y/Z Velocidad: 40M/min

● Eje X Velocidad: 60M/min● Eje Y Recorrido: 400 mm

●Viaje en el eje Z: 300 mm

4Detalles de la máquina

4.1 Eje principal: Eje eléctrico de 6 kW

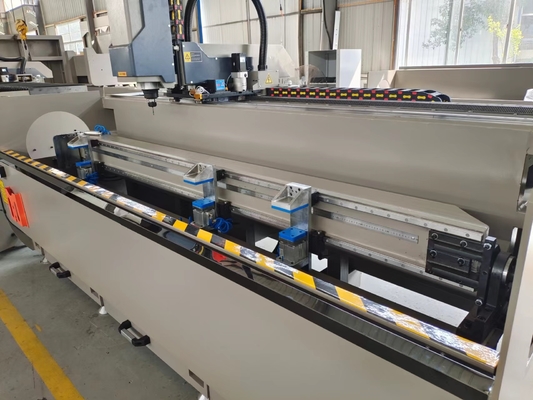

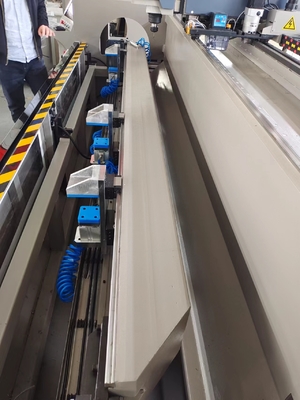

4.2Fixturas (abrazaderas)

4.3 Panel de control

4- Proporcionar servicio:

1- Proporcionar formación gratuita cuando se trata de estudio de la fábrica

2Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD/Día

Debido al COVID-19, también podemos proporcionar:

1Antes de la entrega: Manual de operación de la máquina, manual de usuario del software del programa, así como videos en chino e inglés

2. Antes de la entrega: formación en video cara a cara en línea entre su operador y nuestro ingeniero (Puede hablar inglés)

3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.
