Datos del producto:
|
| Fuente de alimentación: | 380V/50HZ (Personalizado) | El poder: | 12 kW |
|---|---|---|---|
| Presión del aire: | 0.6~0.8Mpa | Velocidad de rotación: | 24000/min |
| Velocidad del eje X: | 60 m/min. | Velocidad del eje Y/Z: | 40m/min |
| Dimensión general: | 4000*2000*2600mm | Revista de herramientas: | Cambiador automático de herramientas 6/8 |
| Resaltar: | Centro de mecanizado de aluminio de eje 3+1 40M/min,Centro de mecanizado de aluminio,Máquina de perforación de aluminio de 12 kW |
||

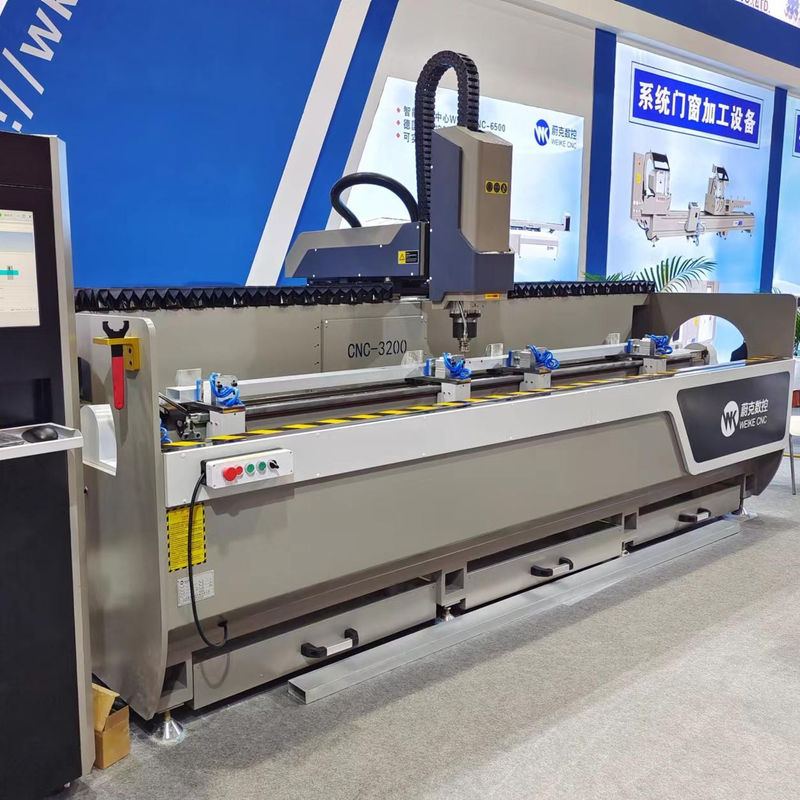

Para el procesamiento de agujeros redondos, agujeros de ranura, agujeros de llave, ranura de agua, agujeros de forma especial, etc. en perfiles de aluminio, adecuados para el área de fabricación de puertas de ventanas, área de fabricación de paredes de cortinas, área de aluminio industrial.
● El dispositivo Mag de 6 bits/8 bits preferido puede reconocer el procesamiento continuo e ininterrumpido.
● Se adopta el dispositivo automático de suministro de aceite de mercurio, y el sastre adopta un dispositivo de enfriamiento por rocío controlado por el dispositivo.
● Los componentes principales del dispositivo tienen una estructura metálica, todos los cuales han sido sometidos a un tratamiento de envejecimiento por vibración y alivio de presión.
● Es adecuado para el procesamiento de agujero de bola, ranura, cerradura, agujero especial de perfil de aleación de aluminio comercial, puerta y ventana, perfil de aleación de aluminio de pared cortina y fresado de perfil de aluminio,conformación de las capas, grabado de aeronaves y otros procesos.
● Equipado con software de programación de equipos comerciales de gestión numérica CADCAM profesional, puede estar relacionado con software de pared cortina de puertas y ventanas domésticos y extranjeros y ERP,Importación de imágenes CAD, funciones eficaces, fácil operación y alto rendimiento.
● La mesa de trabajo se convierte en 180°, 90°~0°~+90°, el perfil se puede procesar en 3 facetas al mismo tiempo.el mecanizado de agujeros profundos se puede encontrar girando la mesa de trabajo para un mejor rendimiento y una calidad superior.
| Parámetro | |
| Modelo: | WSZ-CNC |
| Trazado en el eje X | 2500-7000 mm |
| Trazado en el eje Y: | Cubiertas |
| Trazado en el eje Z: | Las demás: |
| Las condiciones de producción de los productos | |
| Velocidad del husillo: | Las demás partidas de los vehículos de motor |
| Conicidad del husillo: | Las normas ISO-30 |
| Las herramientas | El ER-32 |
| Format de cambio de herramienta: | Tipo lineal |
| Capacidad de las herramientas: | 6 conjuntos |
| Velocidad de movimiento | |
| Velocidad de movimiento en el eje X: | 60 m/min. |
| Velocidad de movimiento en el eje Y: | 20 m/min. |
| Velocidad de movimiento en el eje Z: | 13.5 m/min |
| Velocidad de alimentación | Se aplicará el procedimiento siguiente: |
| Potencia del motor | |
| Motor accionado por husillo: | 9.6 kw |
| Motor con accionamiento X/Y/Z: | 1.0/1.0/0.75 kw |
| Sistema de lubricación | |
| Sistema de refrigeración: | Sistema de refrigeración por rociado |
| Sistema de lubricación: | Grasa |
| Precisión | |
| Precisión de la posición del eje X: | 0.05 mm |
| Precisión de la posición del eje Y: | 0.03 mm |
| Precisión de la posición del eje Z: | 0.02 mm |
| Precisión de repetición ((X/Y/Z): | 0.03 mm |
| Tamaño de la máquina | |
| Presión del aire: | 0.6 ~ 0.8MPa |
| Sistema de funcionamiento: | Alemania Sistema de automatización de PA |
| Alturas: | Las demás |
| Área: | Cuadro de la muestra |
| Peso: | 2500 a 4500 kg |
Equipo estándar
Herramientas de procesamiento (6 piezas)
El gabinete que proporciona protección en la zona de procesamiento
Caja de recogida de fichas
Lubricación automática
- ¿ Qué?
Equipo opcional
Instalaciones móviles automáticas
longitud opcional en el eje X puede trabajar con 2500mm 3200mm 5500mm 6000mm etc
|
El poder Suministro |
El poder |
El aire Presión |
Velocidad de rotación | Viaje en el eje X | Viaje en el eje Y | Viaje en el eje Z | Velocidad del eje X | Velocidad del eje Y/Z | Peso |
| Se aplicarán los siguientes requisitos: | 12 kW | 0.6 ~ 0.8MPa | 24000 r/m |
El punto de referencia de la prueba será el siguiente: |
Cuatrocientos milímetros | 300 mm | 60M/min. | 40M/min | 2370 KG |
