Centro de mecanizado CNC de 5 ejes para perfiles industriales de aluminio con 12 revistas de herramientas para perforación, fresado y corte

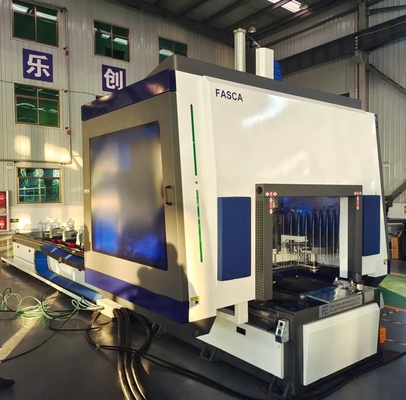

Centro de mecanizado CNC de 5 ejes con estructura de pórtico móvil, diseñado para fresar, perforar, cortar hilos y cortar barras o piezas grandes de aluminio, PVC, aleaciones ligeras en general.El husillo de alta potencia accionado eléctricamente con portaherramientas HSK-63F permite operaciones de mecanizado, incluidos los trabajos pesados, con resultados óptimos en términos de velocidad y precisión.

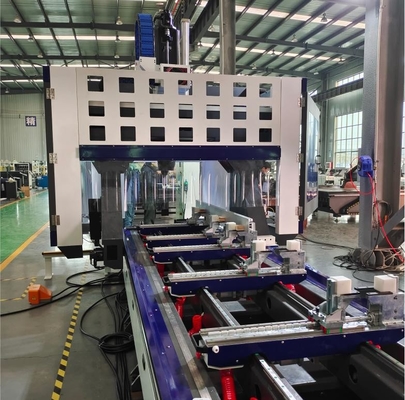

El cargador de herramientas de 12 lugares está instalado detrás de la estructura de pórtico móvil, la hoja de 300 mm está alojada por separado en un cargador de hoja específico.La máquina se puede utilizar en doble modo para minimizar el tiempo de inactividad de la máquina, ya que es posible cambiar la pieza de trabajo (carga/descarga) en tiempo oculto.posicionamiento de los vicios independientemente de los movimientos del portalEl portal está equipado con un protector que, además de proteger al operador, también protege a los trabajadores.También reduce el impacto del ruido en el medio ambiente.

1. Las características

1.Adoptar el sistema de control CNC de eje OSAI italiano con función RTCP, servomotor y controlador importados, por lo que puede garantizar la función de posición rápida y funcionamiento estable.

2El sistema CNC tiene unidad de almacenamiento de archivos, puede almacenar más de diez mil archivos de programas diferentes.Los operadores son conveniencia para usarlos durante la producción El sistema CNC tienen las funciones de detección de fallosEl sistema de control adopta un sistema modular para la recuperación de los puntos de ruptura, la recuperación de los fallos de energía, etc.
estructura que facilite el servicio y el mantenimiento en el sitio de producción.

3. Adopta un sistema de control CNC avanzado, la máquina puede cumplir con varios requisitos de procesamiento, tales como excavación, fresado, tapping y aserradura.

4.El eje de cinco ejes adopta Italia 12KW cambio automático de herramientas y función de alineación de herramientas. Realización de procesos multifacéticos y multiángulos en tipos de perfiles de aluminio.Con la función de corte puede realizar el corte preciso en multifacético y multi-ángulo.

5- Revista de herramientas, disco 12 de herramientas y hoja de sierra, que satisface el requisito de un cambio rápido de herramientas en las diferentes posiciones de orificios del procesamiento de perfiles.

6. Puede lograr un modelo de trabajo de zona dual, lo que significa que una zona está trabajando, al mismo tiempo que otra zona es carga / carga de piezas.

Parámetros técnicos

1Sistema de control: Italia OSAI OPEN controlador inteligente de 5 ejes con función RTCP

2. Eje: Italia HITECO KPX150 Eje de 5 Ejes

3Velocidad del eje XYZ: L*W*H > 6500*400*300mm

4. Velocidad de desplazamiento del eje XYZ: XYZ: 70/55/30m/min

5Sistema de lubricación:Bomba de lubricación automática

6- Cuerpo de herramientas: HSK E63

7Diámetro máximo de la hoja: 300 mm

8Revista de herramientas: 12 brocas de fresado

2Detalles.

1. El controlador:

Italia OSAI Controlador inteligente abierto de 5 ejes + pantalla LCD  Con función RTCP

2. Espinilla:

Italia HITECO KPX120 Eje eléctrico de 12 kW   El eje de las herramientas HSK-63F

3Revista de herramientas

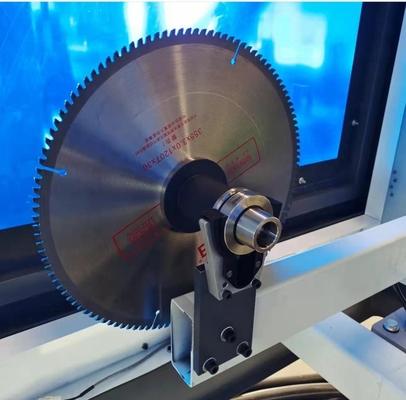

4. Cuchillo de sierra de 300 mm

5Servomotor y accionamiento


3Otros productos



4- Representación del taller

5Nuestros servicios

1.Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD / día.

2.Proporcionar capacitación gratuita cuando se trata de estudio de fábrica.

Debido al COVID-19, ofrecemos:
1Antes de la entrega: manual de operación de la máquina, manual de usuario del software de programación y videos en inglés.

2Antes de la entrega: Entrenamiento en video cara a cara en línea entre su operador y nuestro ingeniero.

3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.

Se proporcionará un manual de operación de la máquina

Se proporcionará un video de funcionamiento de la máquina

6Detalles del embalaje

1Dentro hay película de plástico.

2. Bajo el equipo se fija la bandeja de hierro, o elegir caja de madera de embalaje

3También se puede basar en las necesidades del cliente para el embalaje Qingdao Puerto
