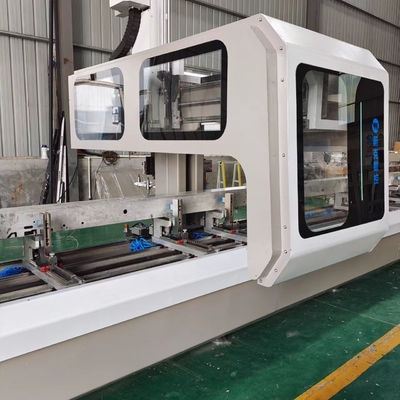

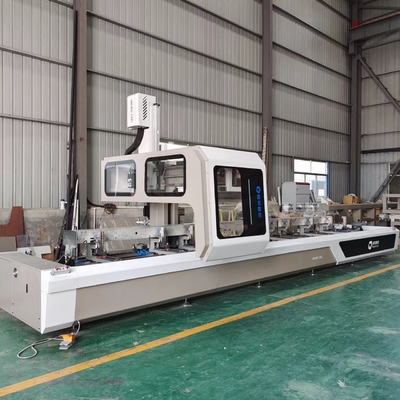

Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados

Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados
Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados

Ampliación de imagen :  Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados

Datos del producto:
Lugar de origen: China
Nombre de la marca: WEIKE CNC
Certificación: CE ISO
Número de modelo: WSJ4-CNC-6500
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: 63000 USD
Detalles de empaquetado: Cuadro de hierro
Tiempo de entrega: 20 días laborables
Condiciones de pago: Western Union, T/T, L/C
Capacidad de la fuente: 10 sistemas/mes

Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados

descripción
Fuente de alimentación: 380V/50HZ (Personalizado) Viaje del eje X: Las demás:
Viaje del eje Y: Con una anchura igual o superior a 1500 mm Viaje del eje Z: Las demás:
Rango de rotación del eje C: + - ° 90 Velocidad del eje X: 55m/min
Velocidad del eje Y/Z: 40m/min

Profile de aluminio 4 Ejes Centro de mecanizado CNC

                       Perforación Fresado Tapado Corte de extremo Fresado en perfiles de alu



Cambio automático de herramientas con 12 juegos de herramientas



Girar el husillo a -90 a +90 grados en cualquier ángulo



Con función RTCP



Área de trabajo doble

Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 0

El4 centros de mecanizado con 4 ejesha sido diseñado para realizar operaciones de perforación y fresado en perfiles de aluminio o acero.El WSJ4Es adecuado para la mecanización de perfiles de gran sección. El electrospindle de 24.000 rpm, 9,6 kW permite la eliminación de una cantidad significativa de chips y altas velocidades de mecanizado.

Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 1

1Características principales

● El método de lubricación automática centralizada de alimentación con tiempo cuantitativo garantiza la estabilidad de la precisión de la máquina herramienta y la refrigeración automática de microatomización.Se adopta la estructura del marco de un solo brazo con viga móvil y columna móvil, lo que hace que el funcionamiento sea más estable y mejora la rigidez de procesamiento de la máquina herramienta.La máquina está equipada con un sistema de control numérico industrial, un software de edición CAD-CAM dedicado para la visualización tridimensional de modelos, ajuste automático de herramientas,que puede optimizar la trayectoria de viaje. Puede completar fresado automático continuo de diferentes especificaciones y tamaños de perfiles, con funciones poderosas.y puede ser equivalente a puertas nacionales y extranjeras, ventanas, y el software del sistema de paredes cortinas.



● La máquina puede realizar la sujeción de las materias primas a la vez, y de acuerdo con las necesidades de procesamiento, puede completar el corte, fresado extremo de la cara tenón, franja de agujero de la llave fresado, corriendo canal,agujero de equilibrio de presión de aire, agujeros de instalación y otros procesos de procesamiento múltiple para satisfacer los requisitos de los clientes para puertas, ventanas, paredes cortinas y salas de sol. , personalización personalizada de perfiles de aluminio industriales. Para una variedad de aluminio, cobre, PVC, perfiles industriales y otros procesos de piezas complejas.
● El diseño de partición izquierda y derecha, con dos placas de posicionamiento a izquierda y derecha, puede completar la alimentación interactiva sin detener la máquina y mejorar la eficiencia del procesamiento.Esta máquina adopta un husillo eléctrico de alta velocidad importado de Italia, que puede completar el procesamiento de cualquier ángulo en los otros tres lados, excepto la parte inferior.Cargador de herramientas de tipo disco vertical (12 posiciones).
● El banco de trabajo de sujeción neumática se adopta para aumentar la velocidad de carga y descarga.El fuselaje adopta una función de protección de seguridad de rejilla para garantizar una operación segura.

● Es adecuado para el procesamiento de piezas complejas, como aluminio, cobre, PVC, perfiles industriales, cortinas de edificios y salas de sol.



● Los servomotores de autobús de alta calidad, los tornillos de bolas, las guías lineales y los rodamientos se utilizan para garantizar que la instrumentación tenga una alta precisión de proceso, alta estabilidad y fiabilidad.El movimiento de alimentación está pre-estirado para asegurar la estabilidad de la precisión de mecanizado.Función de optimización automática, de evitación automática o de alerta temprana cuando la posición de sujeción interfiera con la posición de procesamiento.



Rango de dirección X

Las demás:

Potencia del husillo

9KW
Rango en dirección Y Con una anchura igual o superior a 1500 mm
Rango en dirección Z Las demás:
Rango de rotación del eje C ± 90°
Velocidad del husillo Se aplicarán las siguientes medidas:
Tipo de almacén de herramientas Dis tipo
Capacidad del cargador de herramientas 12
Sistema de lubricación Sistema de lubricación automática
Velocidad de movimiento en dirección X 0 ~ 55 m/min
Velocidad de movimiento en dirección Y/Z 0 ~ 40 m/min
Peso

Las dimensiones de las placas son las siguientes:

Presión del aire

0.6 ~ 0.8MPa

2.Muestras de agujeros después del trabajo:
Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 2Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 3Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 4Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 5

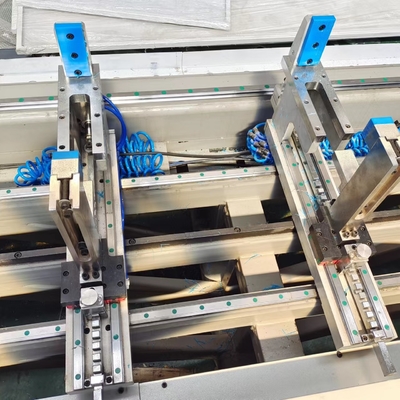

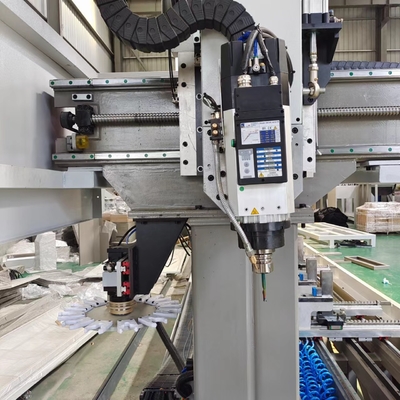

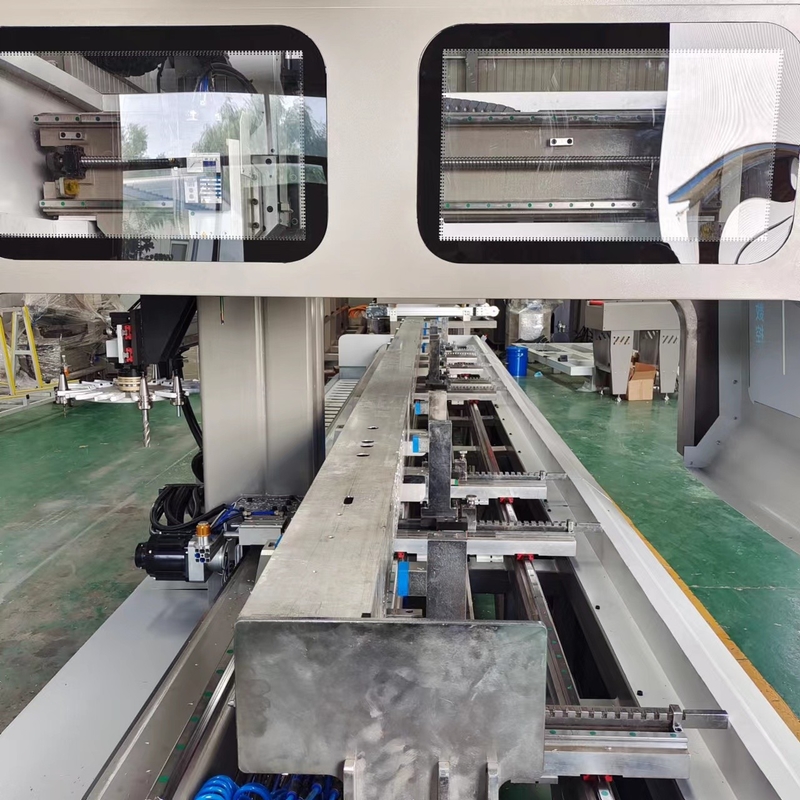

3Detalles de la máquina

Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 6



Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 7



Centro de mecanizado CNC de perfiles de aluminio con 4 ejes controlados 8

4- Proporcionar servicio:
1- Proporcionar formación gratuita cuando se trata de estudio de la fábrica
2Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD/Día
Debido al COVID-19, también podemos proporcionar:
1Antes de la entrega: Manual de operación de la máquina, manual de usuario del software del programa, así como videos en chino e inglés
2. Antes de la entrega: formación en video cara a cara en línea entre su operador y nuestro ingeniero (Puede hablar inglés)
3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.
Contacte con nosotros para obtener más información:

4Las preguntas:

4.1 ¿Por qué se llama Centro de Mecanizado CNC de 4 Ejes?

4.2 ¿Cómo funciona este centro de mecanizado CNC de 4 ejes?

4.3 ¿Por qué tiene que coincidir con la función RTCP?

Respuestas: Para todas esas respuestas, por favor póngase en contacto con nosotros, le enviaremos videos de la máquina.
