Datos del producto:
|
| Revista de herramientas: | 12 Perforaciones de fresado | Cuchillo de sierra: | 300 mm |
|---|---|---|---|
| Sistema de lubricación: | Lubricación automática | tamaño: | 9500*3000*2500 mm |

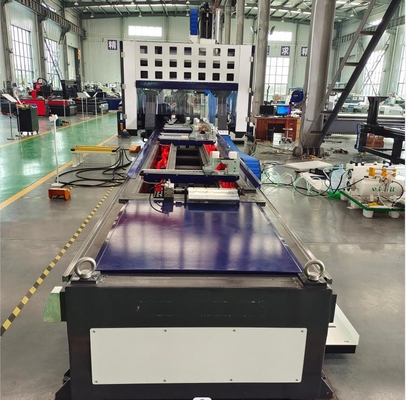

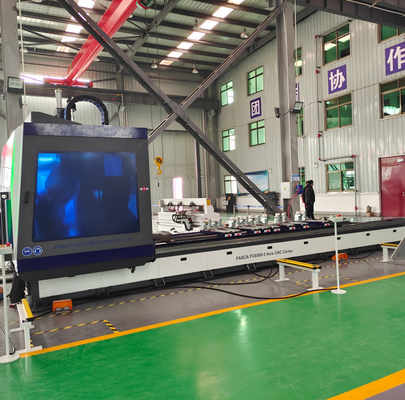

Centro de mecanizado de perfiles CNC de 5 ejes que trabaja en el eje X-Y-Z-A-C de forma independiente.
Gracias a la unidad de control CNC es posible realizar cualquier operación de encaminamiento, perforación, fresado, muesca y corte en las piezas de perfil en cualquier ángulo y posición.
La máquina tiene un tamaño estándar de 6,5 metros y puede personalizar la longitud de acuerdo con las necesidades del cliente. The pneumatic profile holding clamps are moved by the C column itself and positioned according to the placed that are read from the Profile Machining Software to prevent from collision and for the best grip of the profile piece.
La cabeza giratoria puede inclinarse en el eje A +/- 180 grados y en el eje C +/- 320 grados con el huso conectado a 12,0 kW 24.000 rpm con portaherramientas HSK-F63.
La máquina dispone de un cargador de cambio de herramientas de 12 posiciones y una para la hoja de muesca y corte.
También es posible realizar las operaciones de enrutamiento y las operaciones de corte en diferentes ángulos en esta máquina.
1. Las características
1Se utiliza para la fabricación de moldes, el transporte marítimo, el transporte ferroviario, el procesamiento de piezas de estructura de aluminio para automóviles, la industria fotovoltaica, las puertas de las ventanas de aluminio y las paredes de cortina.También es la máquina ideal para el procesamiento de alta precisión., partes complicadas y molde de fabricación de la industria, proyecto aeroespacial.
2. Adopte el sistema de control CNC Itlay OSAI (5 ejes) ((con función RTCP), utilice el motor y el controlador de servo importados para piezas móviles, por lo que puede asegurarse de una velocidad de posicionamiento rápida y un funcionamiento estable.
3El sistema CNC tiene unidad de almacenamiento de archivos, puede almacenar más de diez mil archivos de programas diferentes.
4. Adopta un sistema de control CNC avanzado, la máquina puede cumplir con varios requisitos de procesamiento, tales como perforación, fresado, tapping rígido y aserradura.
5.El eje de cinco ejes adopta Italia HITECO12KW cambio automático de herramientas y función de alineación de herramientas.Realizar un proceso multifacético y multiángulo en tipos de perfil de aluminio.Con la función de corte puede realizar el corte preciso en multifacético y multi-ángulo.
6. 12 cargadores de discos de herramientas, que satisfacen las necesidades de cambio rápido de herramientas en las diferentes posiciones de los orificios de procesamiento de perfiles.
7Con función de enfriamiento por rociado, mejora la calidad del procesamiento de la superficie del perfil y prolonga la vida útil de la herramienta.
8. Puede lograr un modelo de trabajo de zona dual, lo que significa que una zona está trabajando, al mismo tiempo que otra zona es carga / carga de piezas.
9El cuerpo de la máquina fue tratado por soldadura de alta resistencia, y está satisfecho con el estándar de diseño de fresado CNC.la máquina en su conjunto fue procesada por el centro de mecanizado CNC después del tratamiento térmicoLa estructura del pórtico de la máquina adopta la soldadura general. Tiene las ventajas de alta precisión, estructura estable y larga elevación del usuario, etc.
| Parámetro del producto | |
| Revista de herramientas | 12 brocas de fresado + hoja de sierra de 300 mm |
| Estructura de las tablas | Cuerpo de máquina soldada de trabajo pesado con herramientas de sujeción especiales para sujetar el perfil de aluminio |
| Tamaño de trabajo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
| Velocidad máxima | 24000/min |
| Duración del procesamiento | Las demás: |
| Ancho del procesador | Cuatrocientos milímetros |
| Alturas de procesamiento | 300 mm |
| Sistema de control | Italia OSAI OPEN controlador inteligente de 5 ejes con función RTCP |
| Sistema de lubricación | Bomba de lubricación automática |
| Configuración de herramientas | Configuración automática de herramientas |
| Voltado de trabajo | 380 V 3 Ph 50 Hz |
| Tamaño | 9500*3000*2500 mm |
| Peso | 7800 kg (más o menos) |
2Detalles.
1. El controlador:
Italia OSAI Controlador inteligente abierto de 5 ejes + pantalla LCD Con función RTCP
2. Espinilla:
Italia HITECO KPX120 Eje eléctrico de 12 kW El eje de las herramientas HSK-63F
3Revista de herramientas
4. Cuchillo de sierra de 300 mm
5Servomotor y accionamiento
3Otros productos
4- Representación del taller
5Nuestros servicios
1.Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD / día.
2.Proporcionar capacitación gratuita cuando se trata de estudio de fábrica.
Debido al COVID-19, ofrecemos:
1Antes de la entrega: manual de operación de la máquina, manual de usuario del software de programación y videos en inglés.
2Antes de la entrega: Entrenamiento en video cara a cara en línea entre su operador y nuestro ingeniero.
3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.
Se proporcionará un manual de operación de la máquina
Se proporcionará un video de funcionamiento de la máquina
6Detalles del embalaje
1Dentro hay película de plástico.
2. Bajo el equipo se fija la bandeja de hierro, o elegir caja de madera de embalaje
3También se puede basar en las necesidades del cliente para el embalaje Qingdao Puerto
7¿Alguna pregunta?
1.¿Hay instrucciones de entrenamiento?
2¿ Cuánto tiempo es el¿Con garantía?
3.¿Cuáles son las funciones?
4¿Se puede personalizar de acuerdo a mis necesidades?
5¿De qué marca son los accesorios?
6¿Qué es un centro de mecanizado de aluminio de 5 ejes?
Si usted también tiene estas preguntas, puede ponerse en contacto conmigo para obtener más detalles.
