Datos del producto:
|
| Tamaño de trabajo: | X/Y/Z> 6500*400*300m m | Sistema de lubricación: | Bomba de lubricación automática |
|---|---|---|---|
| Revista de herramientas: | 12 Perforaciones de fresado | Peso: | 4500 kg |
| Resaltar: | Centro de mecanizado CNC de aluminio de 6500 mm,Centro de mecanizado CNC de aluminio de 7000 mm |
||

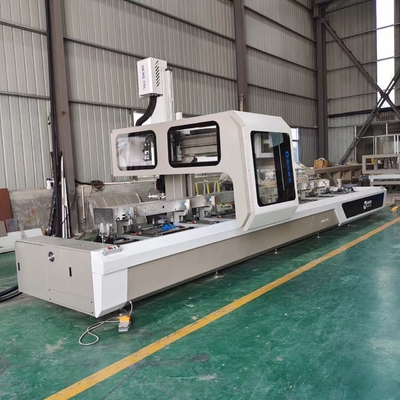

WSJ4-CNC-6500 centro de mecanizado CNC de 4 ejes se puede configurar 9kw electro-huso, 12 revistas de herramientas y sistema de posicionamiento automático de la abrazadera.extrusiones de aleaciones ligeras y acero ligeroEs la solución perfecta para la producción de paredes cortinas, paredes de ventanas y otros procesos complejos de extrusión de aluminio.
Se pueden utilizar dos zonas de mecanizado independientemente, de modo que los tiempos de carga/descarga se enmascaran y la longitud de mecanizado se utilice de manera eficiente.
1Características del equipo
● La máquina puede realizar la sujeción de las materias primas a la vez, y de acuerdo con las necesidades de procesamiento, puede completar el corte, fresado extremo de la cara tenón, franja de agujero de la llave fresado, corriendo canal,agujero de equilibrio de presión de aire, agujeros de instalación y otros procesos de procesamiento múltiple para satisfacer los requisitos de los clientes para puertas, ventanas, paredes cortinas y salas de sol. , personalización personalizada de perfiles de aluminio industriales. Para una variedad de aluminio, cobre, PVC, perfiles industriales y otros procesos de piezas complejas.
● La máquina está equipada con un sistema de control numérico industrial, un software de edición CAD-CAM dedicado para la visualización tridimensional del modelado, ajuste automático de herramientas,que puede optimizar la trayectoria de viaje. Puede completar fresado automático continuo de diferentes especificaciones y tamaños de perfiles, con funciones poderosas.y puede ser equivalente a puertas nacionales y extranjeras, ventanas, y el software del sistema de paredes cortinas.
● Es adecuado para el procesamiento de piezas complejas, como aluminio, cobre, PVC, perfiles industriales, cortinas de edificios y salas de sol.
● Se adopta la estructura del marco de un solo brazo con viga móvil y columna móvil, lo que hace que el funcionamiento sea más estable y mejora la rigidez de procesamiento de la máquina herramienta.
● Se utilizan servomotores de autobús de alta calidad, tornillos de bolas, guías lineales y rodamientos para garantizar que el equipo tenga una alta precisión de procesamiento, alta estabilidad y fiabilidad.El movimiento de alimentación se estira previamente para garantizar la estabilidad de la precisión de mecanizado.
| Parámetro del producto | |
| Revista de herramientas | 12 Perforaciones de fresado |
| Estructura de las tablas | Cuerpo de máquina soldada de trabajo pesado con herramientas de sujeción especiales para sujetar el perfil de aluminio |
| Tamaño de trabajo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
| Velocidad máxima | 24000/min |
| Duración del procesamiento | Las demás: |
| Ancho del procesador | Cuatrocientos milímetros |
| Alturas de procesamiento | 300 mm |
| Sistema de control | Alemania HANS PA sistema CNC industrial está equipado con software de programación CAD-CAM profesional |
| Sistema de lubricación | Bomba de lubricación automática |
| Configuración de herramientas | Configuración automática de herramientas |
| Componentes eléctricos | Contactor de corriente alterna francés Schneider, válvula electromagnética de Taiwan Airtac |
| Voltado de trabajo | 380 V 3 Ph 50 Hz |
| Tamaño | 9500*2500*2800 mm |
| Peso | 4500 kg (más o menos) |
| Función de la máquina |
Termina el fresado, bloquea agujeros, ranuras de agua, agujero de instalación... Cambiador de herramientas automático Configuración automática de herramientas |
2Detalles mecánicos y muestras de trabajo
1.El controlador:
Alemania Sistema CNC HANS PA
Compare el software de programación CAM especial para el área de perfil de aluminio
2.Espinilla:
Italia Olispeed cabeza de fresado rápida es refrigerada por aire, funciona con 9 kW 24.000 rpm
3.Revista de herramientas
Portador de herramientas ISO30 y tiene 12 cargadores de cambio de herramientas

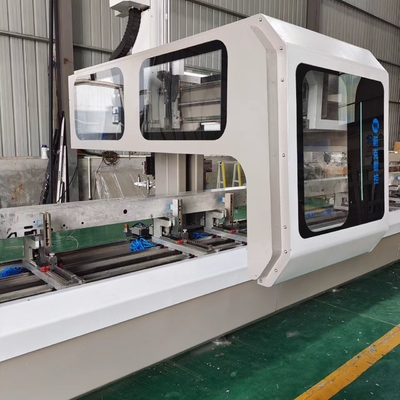

4.Las pinzas:
Las abrazaderas diseñadas con patente aprobada pueden ajustarse a un perfil adecuado de ancho y altura diferentes.
5- Muestra de agujeros después del trabajo.
3.Otros productos
4Nuestros servicios
1- Proporcionar formación gratuita cuando se trata de estudio de fábrica.
2Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD/Día.
Debido al COVID-19, ofrecemos:
1Antes de la entrega: manual de operación de la máquina, manual de usuario del software de programación y videos en inglés.
2Antes de la entrega: Entrenamiento en video cara a cara en línea entre su operador y nuestro ingeniero.
3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.
Se proporcionará un manual de operación de la máquina
Se proporcionará un video de funcionamiento de la máquina
5Detalles del embalaje
1Dentro hay película de plástico.
2. Bajo el equipo se fija la bandeja de hierro, o elegir caja de madera de embalaje
3También se puede basar en las necesidades del cliente para el embalaje Qingdao Puerto
6¿Alguna pregunta?
1¿ Por qué se llama centro de mecanizado de 4 ejes?¿Cuáles son las funciones?
2¿Cuáles son las ventajas de 4 ejes sobre 3 ejes?
3¿Hay instrucciones de entrenamiento?
4¿ Cuánto tiempo es el¿Con garantía?
5¿Se pueden personalizar los 4 ejes según mis necesidades?
6¿De qué marca son los accesorios?
Si usted también tiene estas preguntas, puede ponerse en contacto conmigo para obtener más detalles.
