Datos del producto:
|
| Revista de herramientas: | 6 herramientas o 5 herramientas + una hoja de sierra | Orificio cónico del husillo: | Se trata de una |
|---|---|---|---|
| Tamaño de trabajo: | 150*150m m | Duración de trabajo: | 3200 mm |
| Resaltar: | Máquina de fresado de perforación de perfiles de aluminio,Máquina de fabricación de puertas y ventanas de aluminio |
||

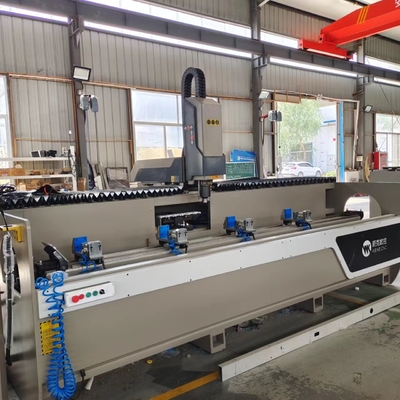

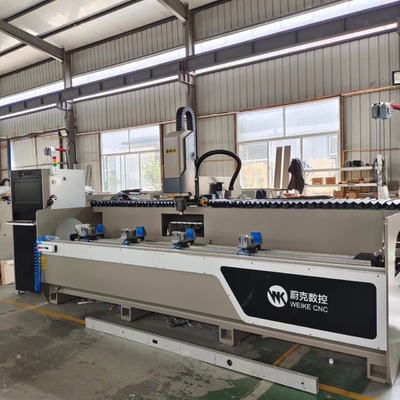

WSZH-CNC-3200 centro de mecanizado CNC de 3 ejes con capacidades que todos los centros de mecanizado para la industria de puertas y ventanas deben tener.Esta máquina está equipada con una mesa giratoria y 6 abrazaderas resistentes para manejar perfiles de aluminio y PVC. Creado para satisfacer plenamente las necesidades de la industria de las ventanas y puertas. Un espacio de trabajo de 150 * 150 mm permite manejar perfiles de hasta 3,2 metros. La mesa de trabajo se puede girar de +90 ° a -90 °.El cambio de herramientas central de 6 posiciones contiene cortadores de disco y herramientasLa interfaz CNC es fácil e intuitiva es una máquina perfecta para los vitreiros que desean hacer su trabajo más fácil y productivo
En la página web de la organización: https://youtu.be/mllTAgw9StE
1Características del equipo
1Es adecuado para el procesamiento de perfiles industriales de aleación de aluminio, agujeros redondos, agujeros de ranura, agujeros de llave, agujeros de forma especial, etc. de perfiles de aleación de aluminio para puertas y ventanas y paredes cortinas,así como la moliendaProcesos de calibración de los perfiles de aluminio.
2El eje adopta el eje eléctrico refrigerado por aire importado de Italia, con una potencia de 9 kW y una velocidad máxima de 24000 rpm.El efecto de toque del codificador alemán de gama alta L+B es estable y fiable, con buena seguridad, alta fiabilidad, alta velocidad de fresado, alta eficiencia de producción y alta eficiencia de procesamiento.
3El sistema CNC industrial alemán de PA está equipado con software de programación CAD-CAM profesional, y los dibujos CAD se pueden importar en el sistema de manera conveniente y conveniente.
4El servomotor de accionamiento adopta el servomotor de la marca japonesa YASIKAWA (Yaskawa), que está garantizado de ser original, con alta velocidad, posicionamiento preciso, ajuste de rigidez del fuselaje autoadaptable,y bajo ruido.
5. La mesa de trabajo se gira 180°, -90°0°+90°, y el perfil se puede procesar en tres lados por una sujeción.el procesamiento de agujeros profundos se puede realizar girando la mesa de trabajo, lo que mejora la eficiencia, buena calidad.
6La unidad de lubricación adopta un sistema de lubricación automático, que se lubrica a tiempo preciso y mantiene eficazmente la lubricación de las piezas del equipo funcionando de manera estable.
| Parámetro del producto | |
| Revista de herramientas | 6 Piezas de perforación de fresado |
| Estructura de las tablas | Cuerpo de máquina soldada de trabajo pesado con herramientas de sujeción especiales para sujetar el perfil de aluminio |
| Tamaño de trabajo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Velocidad máxima | 24000/min |
| Velocidad en el eje X | 60M/min. |
| Velocidad en el eje Y | 40M/min |
| Velocidad en el eje Z | 40M/min |
| Sistema de control | Alemania HANS PA sistema CNC industrial está equipado con software de programación CAD-CAM profesional |
| Sistema de lubricación | Bomba de lubricación automática |
| Configuración de herramientas | Configuración automática de herramientas |
| Componentes eléctricos | Contactor de corriente alterna francés Schneider, válvula electromagnética de Taiwan Airtac |
| Voltado de trabajo | 380 V 3 Ph 50 Hz |
| Tamaño | Cuadro de las medidas de ensayo |
| Peso | 2100 kg (más o menos) |
| Función de la máquina |
Termina el fresado, bloquea agujeros, ranuras de agua, agujero de instalación... Cambiador de herramientas automático Configuración automática de herramientas |
2Detalles mecánicos y muestras de trabajo
1. Pantalla del operador LCD
Tiene software CAM para la programación; Tiene función de control remoto. Puede conectarse con el software de la puerta de la ventana, como Klaes, etc.
2- Espinilla:
9KW Italia Olispeed
3. Mesa de trabajo
La mesa de trabajo se puede girar 180 grados, y una sujeción puede lograr una alta eficiencia de procesamiento en tres lados.

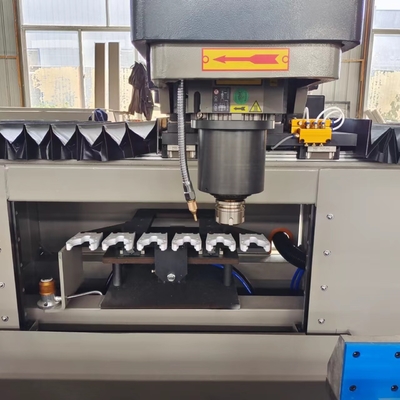

4- Revista de herramientas
6 herramientas, se puede cambiar automáticamente.
5. Después de la muestra de trabajo
3.Otros productos
4Nuestros servicios
1- Proporcionar formación gratuita cuando se trata de estudio de fábrica.
2Si necesita ingeniero ir a la formación en el extranjero: el cliente puede pagar el transporte y alojamiento, el salario del ingeniero es de 100USD/Día.
Debido al COVID-19, ofrecemos:
1Antes de la entrega: manual de operación de la máquina, manual de usuario del software de programación y videos en inglés.
2Antes de la entrega: Entrenamiento en video cara a cara en línea entre su operador y nuestro ingeniero.
3. Después de la entrega: ¿El video guild le enseñará cómo instalar y ajustar la máquina. También podemos controlar en línea su máquina para mostrarle cómo trabajar.
Se proporcionará un manual de operación de la máquina
Se proporcionará un video de funcionamiento de la máquina
5Detalles del embalaje
1Dentro hay película de plástico.
2. Bajo el equipo se fija la bandeja de hierro, o elegir caja de madera de embalaje
3También se puede basar en las necesidades del cliente para el embalaje Qingdao Puerto
6¿Alguna pregunta?
1¿ Por qué se llama centro de mecanizado de 3 ejes?¿Cuáles son las funciones?
2¿Cuáles son las ventajas de 3 ejes?
3¿Hay instrucciones de entrenamiento?
4¿ Cuánto tiempo es el¿Con garantía?
5¿Se puede personalizar de acuerdo a mis necesidades?
6¿De qué marca son los accesorios?
Si usted también tiene estas preguntas, puede ponerse en contacto conmigo para obtener más detalles.
